محولات مقابس PGA

(Total 8 Products)

  • 2.54mm تشكيله PGA دبوس شبكة صفيف مآخذ

    USD 500

    علامة تجارية:أنتينك

    أدني كمية الطلب:1000 Piece/Pieces

    Model No:PGA07-XXXXXX0.5*7.4

    نقل:Ocean,Air,Express

    تفاصيل التعبئة والتغليف:كيس التعبئة ، أنبوب التعبئة ، بكرة التعبئة

    الدعم:2000K/month

    مكان المنشأ:الصين

    إنتاجية:2000K/month

    تشكيله من PGA Pin Grid Array Sockets 2.54x2.54mm 121P تحديد: 1-الجانبي: دبوس (الغلاف الخارجي) نحاس ، آلة تشكيل CuZn38Pb2 الطلاء (الغلاف الخارجي): مطلي بالقصدير: 2m / 80μ ”N ، 5μm / 200μ” Sn الذهب المطلي بـ : 2μm / 80μ ”N ذهب كامل عازل : FR4 UL94V-0...

  • تشكيله PGA Pin Grid Array PIN 2.54x2.54mm

    USD 500

    علامة تجارية:أنتينك

    أدني كمية الطلب:1000 Piece/Pieces

    Model No:PGA07-XXXXX

    نقل:Ocean,Air,Express

    تفاصيل التعبئة والتغليف:كيس التعبئة ، أنبوب التعبئة ، بكرة التعبئة

    الدعم:2000K/month

    مكان المنشأ:الصين

    إنتاجية:2000K/month

    تشكيله PGA Pin Grid Array PIN 2.54x2.54mm تحديد: ماتيرلال: دبوس (كم خارجي): نحاس ، آلة تشكيل CuZn38Pb2 تصفيح (كم خارجي): مطلي بالقصدير: 2U "/ 80U" / NI ، 5U "/ 200U" Sn مطلي بالذهب: 2U "/ 80U" / NI ، 0.8u "ذهب...

  • تشكيله من PGA Pin Grid Array Sockets 1.0x1.0mm

    USD 500

    علامة تجارية:أنتينك

    أدني كمية الطلب:1000 Piece/Pieces

    Model No:PGA06-XXXXXX

    نقل:Ocean,Air,Express

    تفاصيل التعبئة والتغليف:كيس التعبئة ، أنبوب التعبئة ، بكرة التعبئة

    الدعم:2000K/month

    مكان المنشأ:الصين

    إنتاجية:2000K/month

    تشكيله من PGA Pin Grid Array Sockets 1.0x1.0mm تحديد: مادة: عازل: FR4 UL 94V-0 دبوس (كم خارج): نحاس ، تشكيله من CuZn38Pb2 الطلاء (الكم): 3U "مطلية بالذهب على النيكل تصفيح (Cilp): 3U "مطلية بالذهب على النيكل Cilp (Contact 3 Flnger): حلمات...

  • تشكيله من PGA Pin Grid Array Socket 2.54x2.54mm

    USD 500

    علامة تجارية:أنتينك

    أدني كمية الطلب:1000 Piece/Pieces

    Model No:PGA03-XXXXXX

    نقل:Ocean,Air,Express

    تفاصيل التعبئة والتغليف:كيس التعبئة ، أنبوب التعبئة ، بكرة التعبئة

    الدعم:2000K/month

    مكان المنشأ:الصين

    إنتاجية:2000K/month

    تشكيله من PGA Pin Grid Array Sockets 2.54x2.54mm تحديد: ماتيرلال: دبوس (كم خارجي): نحاس ، آلة تشكيل CuZn38Pb2 تصفيح (كم خارجي): مطلي بالقصدير: 2U "/ 80U" / NI ، 5U "/ 200U" Sn مطلي بالذهب: 2U "/ 80U" / NI ، 0.8u...

  • تشكيله من PGA Pin Grid Array Sockets 2.54x1.27mm

    USD 500

    علامة تجارية:أنتينك

    أدني كمية الطلب:1000 Piece/Pieces

    Model No:PGA02-XXXXXX

    نقل:Ocean,Air,Express

    تفاصيل التعبئة والتغليف:كيس التعبئة ، أنبوب التعبئة ، بكرة التعبئة

    الدعم:2000K/month

    مكان المنشأ:الصين

    إنتاجية:2000K/month

    تشكيله من PGA Pin Grid Array Sockets 2.54x1.27mm تحديد: 1.المواد: عازل: PPS UL 94V-0 دبوس (كم خارج): نحاس ، تشكيله من CuZn38Pb2 تصفيح (كم خارجي): صفيح: 80U "Ni ، 200U" Sn مطلي بالذهب: 80U "ني ، 0.8U" ذهب تصفيح (Cilp): 80U...

  • تشكيله من PGA Pin Grid Array Sockets 1.27x1.27mm

    USD 500

    علامة تجارية:أنتينك

    أدني كمية الطلب:1000 Piece/Pieces

    Model No:PGA01-XXXXXX

    نقل:Ocean,Air,Express

    تفاصيل التعبئة والتغليف:كيس التعبئة ، أنبوب التعبئة ، بكرة التعبئة

    الدعم:2000K/month

    مكان المنشأ:الصين

    إنتاجية:2000K/month

    تشكيله من PGA Pin Grid Array Sockets 1.27x1.27mm تحديد: 1.المواد: عازل: PPS UL 94V-0 دبوس (كم خارج): نحاس ، تشكيله من CuZn38Pb2 تصفيح (كم خارجي): صفيح: 80U "Ni ، 200U" Sn مطلي بالذهب: 80U "ني ، 0.8U" ذهب تصفيح (Cilp): 80U...

  • 2.54x2.54mm تشكيله PGA دبوس شبكة صفيف موصل

    USD 500

    علامة تجارية:أنتينك

    أدني كمية الطلب:1000 Piece/Pieces

    Model No:PGA04-XXXXXX

    نقل:Ocean,Air,Express

    تفاصيل التعبئة والتغليف:كيس التعبئة ، أنبوب التعبئة ، بكرة التعبئة

    الدعم:2000K/month

    مكان المنشأ:الصين

    إنتاجية:2000K/month

    2.54mmx2.54mm تشكيله PGA دبوس شبكة مجموعة مقابس تحديد: ماتيرال: دبوس (الغلاف الخارجي) نحاس ، تشكيله CuZn38Pb2 تصفيح (الغلاف الخارجي) مطلي بالقصدير: 2m / 80μ "N ، 5μm / 200μ" Sn الذهب المطلي: 2μm / 80μ "N ، ذهب كامل عازل: FR4 UL94V-0...

  • تشكيله من PGA Pin Grid Array Sockets 2.54x2.54mm

    USD 500

    علامة تجارية:أنتينك

    أدني كمية الطلب:1000 Piece/Pieces

    Model No:PGA05-XXXXXX

    نقل:Ocean,Air,Express

    تفاصيل التعبئة والتغليف:كيس التعبئة ، أنبوب التعبئة ، بكرة التعبئة

    الدعم:2000K/month

    مكان المنشأ:الصين

    إنتاجية:2000K/month

    تشكيله PGA Pin شبكة صفيف مآخذ 2.54x2.54mm المنتجات الإلكترونية تحديد: ماتيرال: دبوس (الغلاف الخارجي) نحاس ، تشكيله CuZn38Pb2 تصفيح (الغلاف الخارجي) مطلي بالقصدير: 2m / 80μ "N ، 5μm / 200μ" Sn الذهب المطلي: 2μm / 80μ "N ، ذهب كامل...

PGA Sockets Pin Grid Array Socket
صفيف شبكة الدبوس ، غالبًا ما يتم اختصاره PGA ، هو نوع من عبوات الدوائر المتكاملة. في PGA ، تكون الحزمة مربعة أو مستطيلة ، ويتم ترتيب المسامير في صفيف منتظم على الجانب السفلي من الحزمة. تكون المسامير متباعدة بشكل عام بمقدار 2.54 مم (0.1 بوصة) ، وقد تغطي أو لا تغطي الجانب السفلي بالكامل من العبوة.
غالبًا ما يتم تثبيت PGAs على لوحات الدوائر المطبوعة باستخدام طريقة الفتحة أو يتم إدخالها في المقبس. تسمح PGAs بعدد أكبر من المسامير لكل دائرة متكاملة مقارنةً بالحزم القديمة ، مثل الحزمة المزدوجة في الخط (DIP).

مآخذ ومحولات PGA
تتوفر مآخذ ومحولات مصفوفة شبكة الدبوس (PGA) ذات قوة الإدراج المنخفضة في مجموعة متنوعة من العوازل المتوافقة مع RoHS مع مئات الخيارات الطرفية المشكّلة بالبراغي. يمكن استيعاب أي أثر PGA تقريبًا ، بما في ذلك الأنماط الخلالية.

مآخذ ومحولات PGA   ملخص
هيكل متين لأي تطبيق تقريبًا
مجموعة متنوعة من المواد والأطوال والأحجام
طريقة فعالة من حيث التكلفة لاستبدال أو إصلاح أو ترقية أجهزة PGA
تعمل الخيارات الفريدة مثل محطات تشكيل اللحام على التخلص من الحاجة إلى لحام الموجة في تطبيقات SMT / Thru-hole المختلطة
تتوافق العوازل المتوافقة مع RoHS ومحطات التشغيل اللولبية مع المعالجة الخالية من الرصاص - حدد إما طلاء Matte Tin / Gold (MG) أو Gold / Gold (GG)

مآخذ مصفوفة شبكة الدبوس (PGA) من انتينك
تعد الدوائر المطبوعة المعقدة ذات قيمة كبيرة للغاية بحيث لا تخاطر باللحام المباشر للدوائر المتكاملة باهظة الثمن (ICs). الحل هو استخدام المقبس. يوفر استخدام المقابس مزايا تثبت فعاليتها من حيث التكلفة وتبسط تصميم اللوحة.

تم تصميم خط مقبس المعالج من Antenk للاستخدام مع حزم المعالجات الدقيقة المستندة إلى Intel و AMD. تتضمن أنواع المقابس مصفوفة الشبكة الأرضية (LGA) ، مصفوفة شبكة الدبوس الصغير (mPGA) ، و PGA مع قوة إدخال منخفضة إلى صفر. تم تصميم مآخذ mPGA و PGA لحزم المعالجات الدقيقة المختلفة لأجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية والخوادم. بالنسبة للتطبيقات المخصصة ، يمكن تكوين مآخذ الضغط للتطبيق المحدد.

mPGA / PGA (ZIF)
توفر هذه المقابس واجهة PGA ذات قوة إدخال صفرية (ZIF) لحزمة المعالجات الدقيقة PGA ويتم توصيلها بـ PCB باستخدام تقنية لحام السطح (SMT). تتوفر مقابس PGA في صفائف تصل إلى 989 موضعًا مع طرق تشغيل ذات ذراع واحد ، ومفك لولبي ، وطرق تشغيل مفتاح ربط سداسي.
مقابس PGA (LIF)
يتم استخدام هذه المقابس بشكل أساسي في تطبيقات اختبار حزمة المعالجات الدقيقة باستخدام ملحق اللحام عبر الفتحة لتصميم ثنائي الفينيل متعدد الكلور. نقاط التلامس عبارة عن جِلب خارجية لآلة لولبية مع ملامسات داخلية مختومة ومشكلة أو مسحوبة. تتوفر المصفوفات المخصصة في أكثر من 1000 موضع.

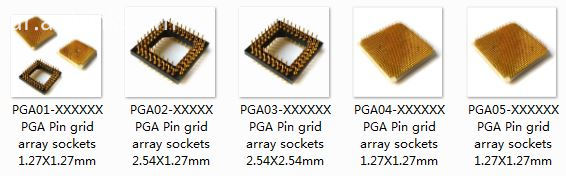

نوع مآخذ توصيل صفيف شبكة الدبوس (PGA)
مبغا
PGA

PGA

التطبيقات النموذجية لمآخذ توصيل PGA :
القضاء على التحميل اليدوي للدبابيس ، وتسهيل رؤية مفصل اللحام ، وتركيب المكونات منخفضة المستوى أو تزاوج اللوحة.
